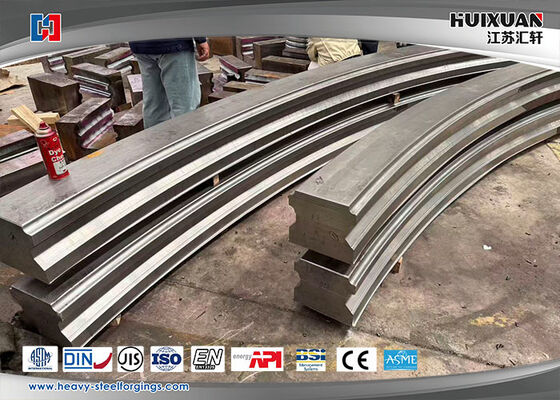

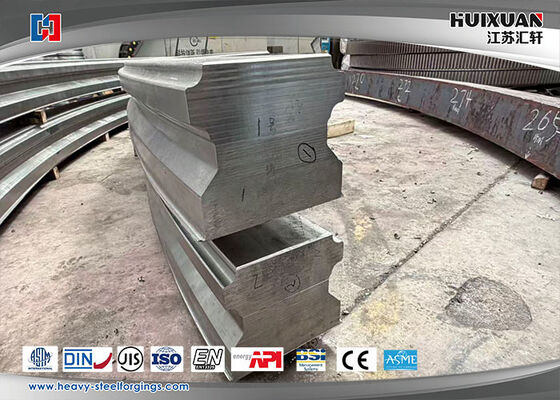

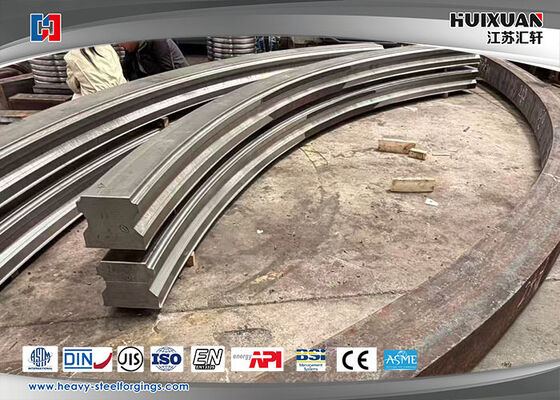

Naam van het product: Industriële precisiesplijtband / splijtband
Inleiding
Onze gespleten versnellingsring is een op maat gemaakte transmissie met een grote diameter ontworpen om de beperkingen van integrale versnellingsringen op te lossen, zoals moeilijk integraal gieten,ongemakkelijk vervoer over lange afstandenHet maakt gebruik van professionele gesegmenteerde splitsingstechnologie, waardoor het met hoge precisie splitsingsstructuren kan monteren.effectief overwinnen van de groottebeperkingen van traditionele geintegreerde tandwielringen, en is de voorkeur kerncomponent voor grote roterende automatiseringsapparatuur, zware machines en precisie transmissie systemen.
Alle producten maken gebruik van een strikte materiaalkeuze en een precisiebewerkingsproces, met een uniform tandprofiel, een stabiele transmissie zonder terugslag, een laag bedrijfsgeluid en een sterk draagvermogen.De splicing interface is nauwkeurig gekalibreerd om de algehele ronde vorm en de precisie van de assemblage te garanderen, geen verstopping tijdens langdurige werking, stabiele positionering en uitstekende duurzaamheid.
Belangrijkste productvoordelen
✅Beperkingen voor de breukgrootte: Ondersteuning van ultra-grote diameter aanpassing, geen beperking van integrale smeden en gieten, perfect oplossen van het probleem dat super-grote versnellingsringen niet kunnen worden vervoerd en geïnstalleerd integraal.
✅Hoge nauwkeurigheid en geen negatieve reacties: Precieze tandverwerking en naadloze splitsing kalibratie, meerdere tandoppervlakcontact tijdens het gebruik, eliminatie van transmissie gat, zorgen voor nauwkeurige positionering en herhaling van de precisie van de werking.
✅Stabiel en duurzaam: Hoge sterkte legeringsstaalmateriaal, algemene warmtebehandeling, hoge hardheid, slijtvastheid en slagvastheid, verminderen de onderhoudskosten en verlengen de levensduur.
✅Kosteneffectief en flexibel: Segmentatieve productie vermindert de productie- en transportkosten in vergelijking met integrale grote tandwielringen; ondersteuning voor niet-standaard maatwerk;modulus en hardheid om aan verschillende apparatuurbehoeften te voldoen.
✅Eenvoudige installatie en onderhoud: Splitsstructuur, licht enkelstuk, handige montage, demontage en vervanging ter plaatse, waardoor de bouw- en onderhoudstijd sterk wordt bespaard.
Toepassingsscenario's
Veel gebruikt in semiconductor automation apparatuur, precisiematerialen voor de luchtvaart, medische farmaceutische apparatuur, nieuwe energie lithiumbatterijen productielijnen, zware technische machines,roterende verwerkingsapparatuur, intelligente logistieke transmissie en andere industriële velden met hoge precisie en zware lading.
Fabriekssterkte en service
Wij zijn een professionele fabrikant die zich richt op precisie transmissie onderdelen, met volledige productieapparatuur en volwassen splicing proces technologie.We bieden een one-stop-diensten met inbegrip van tekening ontwerpAlle producten voldoen aan internationale industriële normen, ondersteunen tests door derden,en leveren betrouwbare OEM/ODM oplossingen op maat voor wereldwijde industriële klanten.
Referentie van het product:
| Materiaal |
4340,20CrMnMo,34CrNiMo7-6,18CrNiMo7-6 |
| Vervaardigingsapparatuur |
5000 mm numerieke regelaar |
| Toepassing |
Machinerie transmissie tandwiel ring, ring en buitenste tandwiel ring coördinaten voor de overdracht hoofd ingenieur
|
| Smelteproces |
EF+LF+VD |
| Productieproces |
Smeden+warmtebehandeling+ruwe bewerking+QT+hobbing+schlepen van tandwielen+afwerking
|
| Verhouding van het smeden |
≥ 3.5
|
| Toepasselijke norm |
ASTM,ASME,DIN,JIS,ISO,BS,API,EN |
| Uitvoeringsnorm |
JB/GB/EN/DIN/JIS/ASME/ASTM/ISO |
| Certificeringsinstantie |
ISO, BV, SGS, IST, UL, CTI |
| Leveringsvoorwaarden |
Ruwe bewerking ((N+T);afwerkingsbewerking ((Q+T),nitridering
|
|
Testapparatuur
|
Spectrograaf,UT-apparaat, trek- en compactheidstestmachine,metalloscoop,buitenmicrometer,boor wijzer,trilineale coördinaten meetmachine,hardheidstestmachine
|
| Diensten |
Onze dienst omvatte smeden, proces, warmtebehandeling, bewerking van afwerkingen, verpakking, lokale logistiek, klantverzorging en zeevervoer.We namen de eisen van de klant als het belangrijkste., en let op de kwaliteit van de producten. |
Gepaste eigenschappen
| Materiële elementen |
C |
- Jawel. |
Deeltjes |
P |
S |
Cr |
Ni |
Mo. |
Andere |
| 20CrMnMo |
0.17-0.23 |
0.17-0.37 |
0.90-1.20 |
0.035 |
0.035 |
1.10-1.40 |
0.30 |
0.20-0.30 |
0.17-0.23 |
| 34CrNiMo6 |
0.30-0.38 |
≤ 0.040 |
0.50-0.80 |
≤ 0.035 |
≤ 0.035 |
1.30-1.70 |
1.30-1.70 |
0.15-0.30 |
|
| 18CrNiMo7-6 |
0.15-0.21 |
0.17-0.35 |
0.50-0.90 |
≤ 0.025 |
≤ 0.025 |
1.50-1.80 |
1.40-1.70 |
0.25-0.35 |
|
| 4340 |
0.38-0.43 |
0.15-0.35 |
0.60-0.80 |
≤ 0.035 |
≤ 0.040 |
0.70-0.90 |
1.65-2.00 |
0.20-0.30 |
- |
|
Mechanische eigenschappen
|
Ik heb het niet gedaan.
|
TS/Rm(Mpa)
|
YS/Rp0.2 ((Mpa)
|
EL/A5 ((%)
|
RA/Z(%)
|
Tipe inkeping
|
Impactenergie
|
HBW
|
| 20CrMnMo |
Ø15 |
≥ 1180 |
≥ 885 |
≥ 10 |
≥ 45 |
V |
≥ 55 |
≤ 217HBS |
| 34CrNiMo6 |
Ø15 |
750-900 |
450-600 |
≥ 13 |
≥ 55 |
V |
-40°C≥20 |
≤ 269HBS |
| 18CrNiMo7-6 |
Ø15 |
≥ 980 |
≥ 785 |
≥ 9 |
≥ 40 |
V |
≥ 47 |
≤ 269HBS |
| 4340 |
Ø15 |
≥ 980 |
≥ 835 |
≥ 12 |
≥ 55 |
V |
≥ 78 |
≤ 179HBS |
Verwerkingsprocedure:
Beheer van de kwaliteit van het gietproces:
- Ruwe stof staalbalk in magazijn ((controle van het chemische gehalte)
- Snijden→ Verwarmen ((Oefentemperatuurtest)
- Warmtebehandeling na smeden ((Oefentemperatuuronderzoek) Ontlading van de oven ((Blankinspectie)
- Bewerking→ Controle ((UT,MT, zichtbare diameter, hardheid)
- QT→ Controle ((UT, mechanische eigenschappen, hardheid, korrelgrootte)
- Bewerkingsbewerking→ Controle (afmeting)
- Verpakking en markering ((stempel, merkteken)→ opslag Verzending
Handelsclausule
| Maximaal gewicht |
30T |
| MOQ |
1 pc |
| Leveringstermijn |
30-50 dagen |
| Pakket |
Plywoodkas, houten pallet, stalen frame. |
| Leveringstermijn |
FOB;CIF;CFR;DDU; |
| Betalingsduur |
T/T, LC |
| Soort vervoer |
Door zee, door de lucht.
|
Voordeel
- b. met een vermogen van meer dan 50 W;
- Uitstekende mechanische eigenschappen;
- Productie van verschillende afmetingen op basis van de eisen van de klant;
- geavanceerde productieapparatuur en inspectieapparatuur;
- Uitstekende technische persoonlijkheid;
- Strict toezicht op de productieprocedure;
- Let op de bescherming van de verpakking;
- Kwaliteitsvolle volledige service.
1. Hoogprecisie gespleten tandwielring, nul terugslag, grote diameter aanpasbaar, stabiele transmissie voor industriële automatisering.
2. Geen grootte limiet, geen integrale gietprobleem. Spliced Gear Ring oplost grote grootte Gear Installatie & Transport Problemen.
3. Duurzame gespleten tandwielring, strikte tolerantiecontrole, laag geluid en hoge belasting, ideaal voor roterende apparatuur.
4Professionele fabrikant van industriële gespleten tandwielringen, OEM en ODM beschikbaar, wereldwijde snelle levering.
5. Zware gespleten tandwielring, slijtvast en hard, lange levensduur voor mechanische transmissie.
6Precision Spliced Ring Gear voor semiconductor-, ruimtevaart-, medische en nieuwe energie automatiseringsapparatuur.
